비드를 깔고 나서 토우(toe, 용접부 가장자리) 라인을 손끝으로 훑었을 때 모재가 한 단 파여 있는 느낌이 든다면, 용접 언더컷입니다. 용접 언더컷은 겉으로는 얇은 홈 하나처럼 보이지만 구조물의 피로 수명을 좌우하는 약점이 됩니다. 이 글에서는 언더컷이 왜 생기는지, 왜 위험한지, 현장에서 어떻게 예방하는지를 정리합니다.
언더컷이란 무엇인가요?

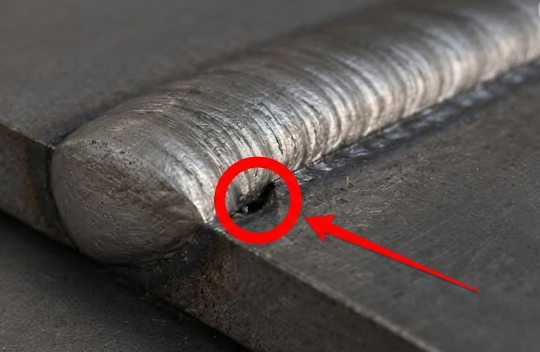

언더컷은 용접 토우 라인을 따라 모재가 녹아 패인 뒤, 그 자리가 용착 금속으로 채워지지 않고 홈으로 남는 결함입니다. 쉽게 말해 아크가 모재를 깎아냈는데 용가재가 그 자리를 메우지 못한 상태입니다.
양호한 비드는 토우가 모재와 매끄럽게 이어집니다. 반면 언더컷이 있으면 토우에 날카로운 홈이 생기고, 이 홈이 단면적을 줄이는 동시에 응력이 집중되는 노치 역할을 합니다. 표면 결함이라 비파괴검사 이전에 육안과 촉진만으로도 잡아낼 수 있다는 점은 다행입니다.
왜 작은 홈이 구조물을 무너뜨릴까요?
언더컷이 위험한 이유는 단순히 두께가 얇아져서가 아닙니다. 핵심은 노치 효과입니다. 날카로운 홈 끝에는 하중이 집중되는데, 정적 하중만 있다면 어느 정도 버티더라도 반복 하중을 받는 구조물에서는 이야기가 달라집니다.
진행 과정은 세 단계입니다. 첫째, 언더컷 홈 끝에 응력이 집중됩니다. 둘째, 반복 하중을 받으면 그 지점에서 피로 균열이 시작됩니다. 셋째, 균열이 용접부나 모재를 따라 전파되어 결국 구조적 파괴에 이릅니다. 압력용기, 교량, 크레인 붐, 차량 프레임처럼 진동과 반복 하중을 받는 구조물에서 언더컷을 특히 엄격하게 관리하는 이유가 여기에 있습니다.
현장 용접사의 경험으로 보면, 위빙 끝에서 모재 쪽에 아크를 살짝 더 머물러 주는 체류 습관 하나로 언더컷은 절반 이상 잡힙니다. 토우 쪽에서 운봉이 너무 빨리 빠지면 그 자리가 채워지지 않은 채 굳습니다. 수직·수평 필릿에서는 위쪽 토우에 자주 생기니 그쪽을 의식적으로 더 살피는 것이 좋습니다.
언더컷 발생 원인 4가지
언더컷은 대부분 “입열을 모재가 감당하지 못했다”는 한 문장으로 요약됩니다. 구체적인 원인은 다음 네 가지로 나뉩니다.
| 원인 | 현장에서 나타나는 양상 |
|---|---|
| 과도한 용접 전류 | 입열 과다로 모재가 깊게 녹는데 용가재 보충이 따라가지 못함 |
| 빠른 용접 속도 | 용융지가 토우를 채우기 전에 아크가 지나가 버림 |
| 부적절한 토치·전극 각도 | 아크 힘이 한쪽 토우로 쏠려 모재만 깎임 |
| 운봉(위빙) 기법 미흡 | 토우 체류 부족, 아크 길이 과다로 열이 분산됨 |
현장에서 바로 적용하는 예방법
원인이 입열 관리에 모여 있으니 예방도 입열을 다스리는 데서 출발합니다. 다음 네 가지를 순서대로 점검하시기 바랍니다.
- 적정 용접 전류 설정: 모재 두께와 자세에 맞는 전류로 낮춰 잡습니다. “잘 녹는다”는 느낌이 들 만큼 높이면 이미 과전류일 가능성이 큽니다.
- 용접 속도 유지: 너무 빠르면 용융지가 토우를 채우지 못합니다. 용융지가 토우까지 차오르는 것을 보면서 일정한 속도로 진행합니다.
- 전극·토치 각도 일정 유지: 아크 힘이 양쪽 토우에 고르게 가도록 각도를 잡습니다. 필릿 용접은 모재 쪽으로 아크를 약간 더 보냅니다.
- 충분한 용착량 확보와 토우 체류: 위빙 양 끝, 특히 모재 토우에서 살짝 머물러 그 자리를 용가재로 메웁니다.
엔지니어 관점에서 한 가지 덧붙이면, WPS(용접절차서)에서 언더컷 허용 한계는 코드별로 다르며 동적 하중 구조물은 사실상 무관용에 가깝게 관리해야 합니다. 펄스 기능이 있는 장비라면 평균 입열을 낮추면서도 용입을 확보할 수 있어 박판이나 수직 자세에서 언더컷 제어에 유리합니다. 작업 변수를 표준화해 두면 작업자가 바뀌어도 결함률이 흔들리지 않습니다.
자주 묻는 질문
용접 언더컷은 어느 정도까지 허용되나요?
허용 한계는 적용 코드와 WPS에 따라 다르므로 하나의 숫자로 답할 수 없습니다. 특히 진동이나 반복 하중을 받는 동적 구조물은 사실상 무관용에 가깝게 관리해야 하며, 정적 구조물이라도 해당 코드의 기준을 확인한 뒤 판정해야 합니다.
언더컷은 왜 위쪽 토우에 자주 생기나요?
수직·수평 필릿에서는 용융 금속이 중력으로 아래쪽에 쏠려 위쪽 토우가 채워지지 못하기 때문입니다. 위빙 끝에서 위쪽 모재 쪽에 아크를 조금 더 체류시켜 그 자리를 용가재로 메우는 것이 가장 직접적인 대책입니다.
언더컷과 오버랩은 무엇이 다른가요?
언더컷은 모재가 깎여 홈이 남는 결함이고, 오버랩은 반대로 용착 금속이 모재 위에 녹아 붙지 않고 겹쳐 얹힌 결함입니다. 언더컷은 입열 과다나 빠른 속도에서, 오버랩은 입열 부족이나 느린 속도에서 주로 나타나므로 원인 방향이 서로 반대입니다.
언더컷을 발견하면 어떻게 보수하나요?
먼저 홈 부위를 그라인딩해 깨끗이 정리한 뒤 적정 전류로 덧살을 얹어 토우가 매끄럽게 이어지도록 보수합니다. 보수 후에는 다시 육안·촉진으로 토우 라인을 확인하고, 동적 구조물이라면 해당 코드의 검사 절차를 따르는 것이 안전합니다.
펄스 기능이 있는 용접기가 언더컷 예방에 도움이 되나요?
네, 도움이 됩니다. 펄스 기능은 평균 입열을 낮추면서도 용입을 확보할 수 있어 박판이나 수직 자세에서 언더컷 제어에 유리합니다. 다만 장비만으로 해결되는 것은 아니며, 전류·속도·각도·체류 습관이 함께 잡혀야 효과가 납니다.
핵심 정리
언더컷은 표면 결함이라 가볍게 보기 쉽지만 응력 집중에서 피로 균열, 파괴로 이어지는 출발점입니다. 적정 전류, 일정한 속도, 올바른 각도, 충분한 용착과 토우 체류 네 가지만 몸에 익히면 대부분의 언더컷은 예방됩니다. 펄스나 아크포스 같은 장비의 입열 제어 기능을 함께 활용하면 작업자 간 편차까지 줄일 수 있습니다. 위더스는 현장 자세와 모재에 맞는 장비와 세팅을 함께 검토해 드립니다.
